Produktbeschreibung

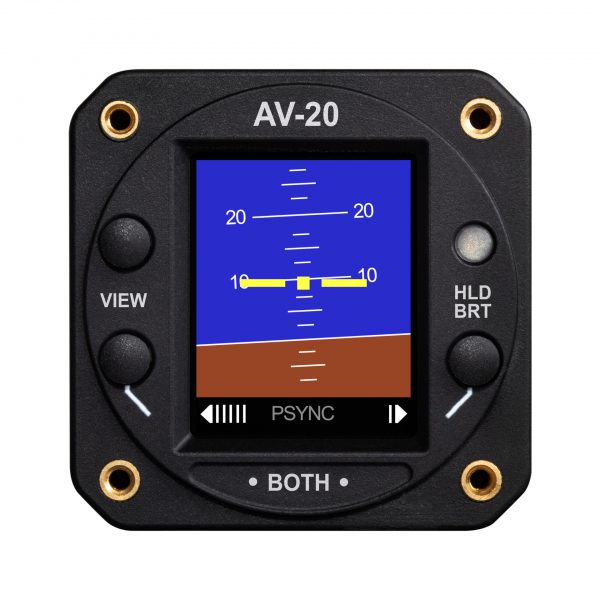

Das „multifunktionale schweizer Taschenmesser“ für Dein Cockpit. Erweitere Dein Cockpit um neue Blickwinkel mit dem Multifunktions-Display AV-20-S von uAVionix. Einfacher als mit diesem zertifizierten Display lassen sich ein Backup-Horizont und ein Anstellsensor (Angle of Attack) nicht nachrüsten. Das Display passt in einen 2″-Ausschnitt, so dass es einfach ein vorhandenes, kleines Instrument ersetzen kann.
Das Display ist konfigurierbar und bietet
- einen Anstellsensor (Angle of Attack) mit Sprachausgabe/Alarm
- ein G-Meter mit Sprachausgabe/Alerm
- einen künstlichen Horizong
- eine digitale Libelle (slip-indicator)
- eine Uhr mit den Funktionen GMT/Lokal
- ein Aussenthermometer (Bei Anschluss einer entsprechenden Sonde)
- eine Spannungsanzeige
- zwei Stoppuhren
- eine Laufzeituhr für den Motor
- eine Druckhöhenanzeige
- eine True-Airspeed-Anzeige
Durch das matte Display ist auch ein Ablesen im direkten Sonnenlicht kein Problem. Das Display passt seine Helligkeit dabei vollautomatisch an die Umgebung an. Dank der durch die Verbindung mit dem Audiopanel möglichen Sprachausgabe bzw. Alarmtöne sind Warnungen auch ohne Blick auf das Panel wahrnehmbar. Die Verkehrsbeobachtung wird daher nicht beeinträchtigt.
Das AV-20-S berechnet den Anstellwinkel aus verschiedenen Flugwerten und warnt dabei, wenn ein kritischer Anstellwinkel erreicht wird.
Technische Daten
| Specification | Value |
|---|---|
| Input Voltage Nominal | +10 to +32 VDC |
| Input Voltage Max | +60 VDC |
| Input Power Nominal | 3 Watts (0.25Amps @ 12VDC) |
| Input Power Max | 6 Watts (0.50 Amps @ 12VDC) |
| Required Circuit Breaker | 1 Amp |
| Operation on Battery | 30 Minutes (Standard 15°C Env) |
| Physical Attributes | |
| Mounting Configuration | 2 ¼” Round Instrument Hole |
| Dimensions wo/Connector | 2.4 x 2.4 x 1.2 Inches |
| Weight | 0.25 Lbs. |
| Electrical Connector | 9 Pin Male D-Sub |
| Pneumatic Connectors | ¼” OD Quick Connect |
| Mounting | (4X) #6-32 Machine Screws |
| Case Material | High Impact ABS Plastic |
| Environmental | |
| Operating Temp | -20°C to +55°C |
| Storage Temp (48 Hrs) | -30°C to +80°C (Via Analysis) |
| Humidity (48 Hrs) | 90% RH (Via Analysis) |
| Display | |
| Diagonal Size | 1.8” |
| Contrast Ratio (Typical) | 500 |
| Brightness (Typical) | 1000 cd/m2 |
| Viewing Angle Left/Right | 60° |
| Viewing Angle Up | 45° |
| Viewing Angle Down | 10° |
| Backlight Lifetime (Typical) | 50,000 Hrs |
